GU-BPR 產品規格書

打印 / 導出

GU-BPR 產品規格書

產品信息

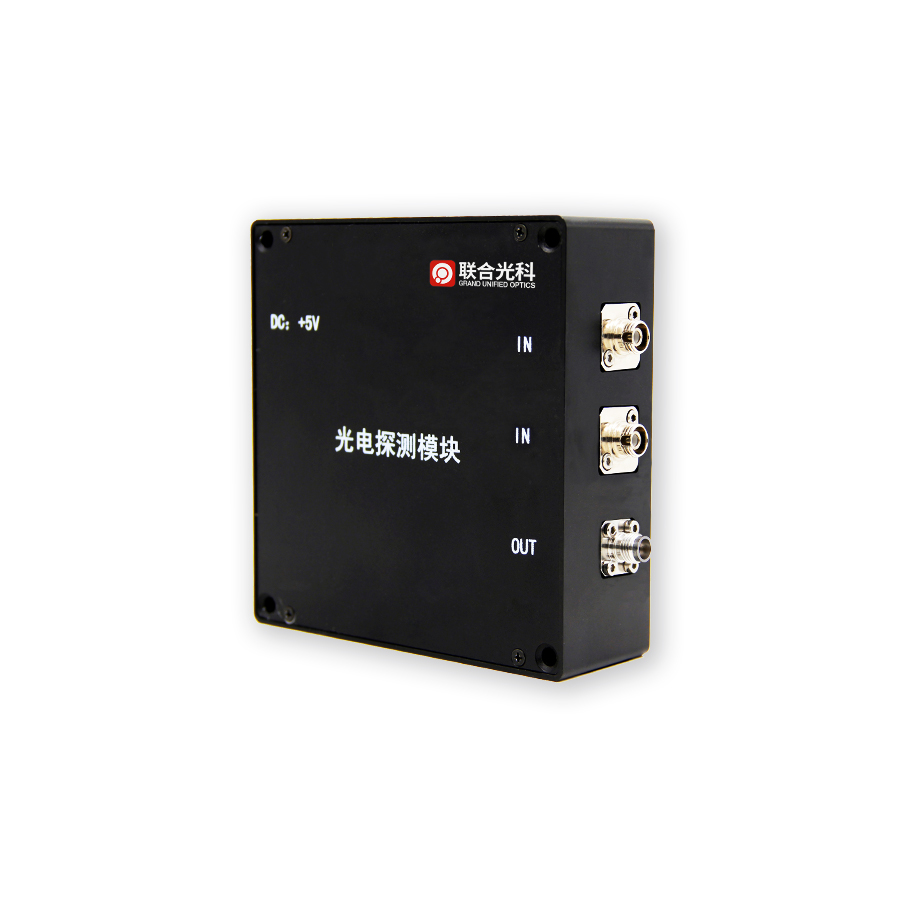

40G平衡光探測模塊

產品編號：GU-BPR

產品描述

KG-BPR系列40G平衡光探測模塊集成了40G高速平衡探測器和低噪聲放大電路，有效地減少激光器噪聲和共模噪聲，提高系統的信噪比，低噪聲，高增益，帶寬可選最高可達31GHz，使用方便等特點。主要用于43Gbit/s DPSK, 100Gbit/s DQPSK 光通信，微波光子相干探測，以及光纖傳感領域。

工作原理

產品特點

光譜范圍： 1480~1620nm
3dB帶寬可達40GHz, 帶內響應平坦
雙輸入端口

應用領域

微波光子相干探測
高速光纖傳感系統
高速光通信系統（DQPSK）

規格參數

特征參數

參數	符號	單位	最小值	典型值	最大值	測試條件
響應波長	l	nm	1530		1620
-3dB帶寬	BW	GHz	27	31
調制速率		Gbit/s		43		@NRZ，DPSK
截止頻率	flow	KHz			100K
差分跨阻增益	CG	V/W	2000	2800
輸入光平均功率	Popt	dBm	-10		4	@NRZ，per input port
響應度	R	A/W	0.5	0.6	0.75	l=1550nm
偏振相關損耗	PDL	dB		0.4	0.6
光回損	ORL	dB	27	30
電回損	S22	dB			-10 0	f = 0.5 to 15 f = 15 to 50 GHz
最大輸出擺幅	Voutpp	mVp-p	-	600	-	Popt ≥ 0dBm
靈敏度	Sens	dBm		-10
等效噪聲功率	inoise	pA/√Hz			80
供電	U	V	DC 12V, 2A
輸出RF接頭	--	K（f）
輸入光纖接頭	--	FC/PC、FC/APC

極限條件

參數	符號	單位	最小值	典型值	最大值
輸入光功率	Pin	mW			8
工作溫度	Top	oC	0		70
儲存溫度	Tst	oC	-40		85
濕度	RH	%	5		90

特征曲線

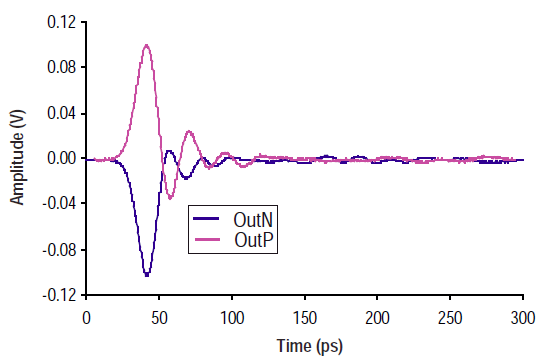

頻率響應曲線	脈沖響應曲線

訂貨信息

GU	BPR	XX	XX	XX
GU-BPR	探測模塊類型： BPR—Balanced Photoreceiver	工作速率： 40---43 Gbit/s	尾纖類型： SM----單模光纖	接頭類型： FP---FC/PC FA---FC/APC
