GU-AMBox 產品規格書
GU-AMBox 產品規格書
產品信息
高穩定電光強度調制儀

產品編號：GU-AMBox
產品描述
GU-AMBox系列電光強度調制儀，該儀器將電光強度調制器、微波放大器及其驅動電路等必要集成于一體，這不但方便了用戶的使用，而且大大提高了MZ強度調制器的可靠性。
GU-ModBox-DP-QPSK和GU-ModBox-QPSK系列光發射單元，該儀器單元將DP-IQ調制器、自動偏壓控制器、射頻驅動器等必要部件集成于一體，通過驅動電路和自動程序控制實現QPSK、QAM、OFDM等復雜調制格式光信號的產生，高數據傳輸速率。與此同時，為客戶提供了光信號眼圖幅度和抖動調節按鈕，適合實驗室研究人員及企業研發人員進行實驗調試和二次開發。
GU-AMBox-SSB系列抑制載波單邊帶調制單元，該儀器單元將雙平行Mach-Zehnder調制器、偏壓控制器、射頻驅動器、移相器等必要部件集成于一體，通過驅動電路和程序控制實現抑制載波單邊帶的產生，這不但方便了用戶的使用，而且大大提高了MZ強度調制器的可靠性，并可根據用戶要求提供定制化服務。

產品特點 應用領域
  • 低插入損耗
  • 高速外調制系統
  • 高工作帶寬
  • 教學、實驗演示系統
  • 增益、偏置工作點可調
  • 光信號發生器
  • 交流220V
  • 光RZ、NRZ系統
  • 使用方便、可選集成光源
  • 100G相干光通信
  • 高傳輸速率~56Gbps
  • 微波光子學
  • 眼圖調節功能
  • 長距離光通信
  • 支持多種調制格式
  • 光纖傳感系統

  • 抑制載波單邊帶調制實現波長可調諧

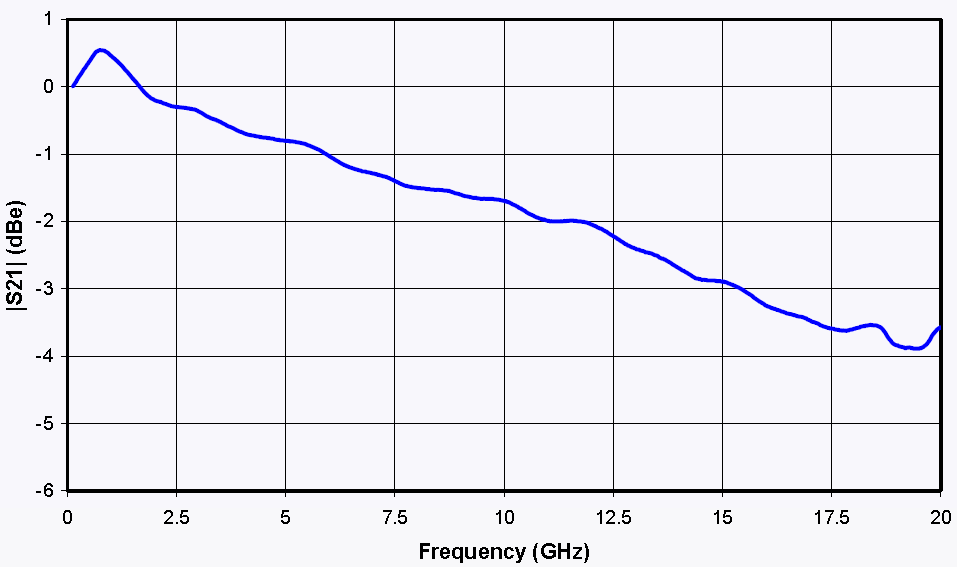

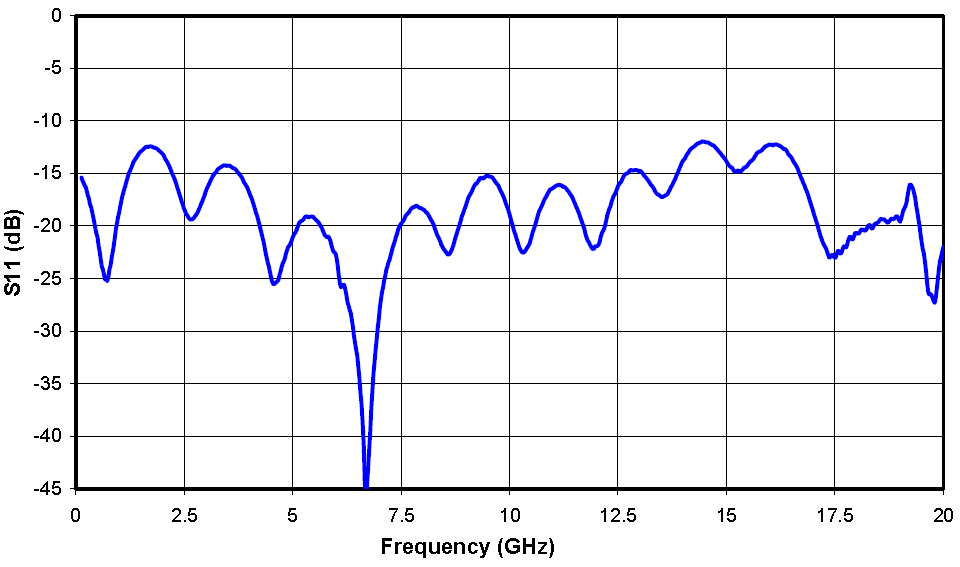

特征曲線


規格參數
參數 符號 最小值 典型值 最大值 單位
光學參數
工作波長* l 1525   1565 nm
插入損耗** IL   4 5 dB
光回波損耗 ORL     -45 dB
開關消光比@DC ER@DC 20     dB
光纖 輸入端   Panda PM fiber
輸出端   PM fiber or SM fiber
光纖接口   FC/PC、FC/APC或用戶指定
電學參數
數據速率     12.25 43 Gbps
-3dB帶寬*** S21 10     - 28 GHz
低截止頻率**** flow   100   KHz
半波電壓@DC Vπ@DC   6 7 V
半波電壓@RF Vπ@RF   5 6 V
電回損 S11   -12 -10 dB
RF端輸入阻抗     50   W
輸入信號范圍 Vin 500   1000 mV
增益調節范圍   0   25 dB
調節精度     1   dB
偏置電壓調節范圍   -7   7 V
調節精度     0.1   V
電接口 SMA
供電電壓 AC220
* 850、1064nm、1310nm工作波長可選
**插入損耗指調制器插入損耗，未含法蘭及耦合器的損耗
***3dB帶寬可選10G、20G、40G，更高帶寬可定制
****如需更低截止頻率，請?zhí)厥庹f明。

光源指標（可選項）
參 數 符號 最小值 典型值 最大值 單位
工作波長 l 1525 1550 1565 nm
輸出光功率 Po - 10 16 dBm
3dB譜寬 Dl* - 2 10 MHz
邊模抑制比 SMSR 30 45 - dB
相對噪聲強度 RIN - -160 -150 dB/Hz
功率穩定性** PSS - - ±0.005 dB/5min
PLS - - ±0.01 dB/8h
輸出端隔離度 ISO 30 35 - dB



* 線寬可選：<1M, <200KHz
** 測試條件：CW, 溫度變化±2℃
***850、1064nm、1310nm工作波長可選

極限條件
項目 符號 最小 最大 單位
工作溫度 Top -5 60 oC
儲存溫度 Tst -40 85 oC
濕度 RH 10 85 %
輸入光功率 Pin - 20 dBm
輸入電信號幅度 Vpp - 1 V

訂貨信息
GU AMBOX XX 10G XX XX
GU-AMBox 調制器類型：
AMBOX---強度調制儀		 工作波長：
15---1550nm
13---1310nm
10---1064nm
08---850nm		 工作帶寬：
10G---10GHz
20G---20GHz
40G---28GHz		 輸入輸出光纖：
PS---PM/SMF
PP---PM/PM		 接頭：
FA---FC/APC
FP---FC/PC
SP---用戶指定
