760302 產品規格書

產品信息

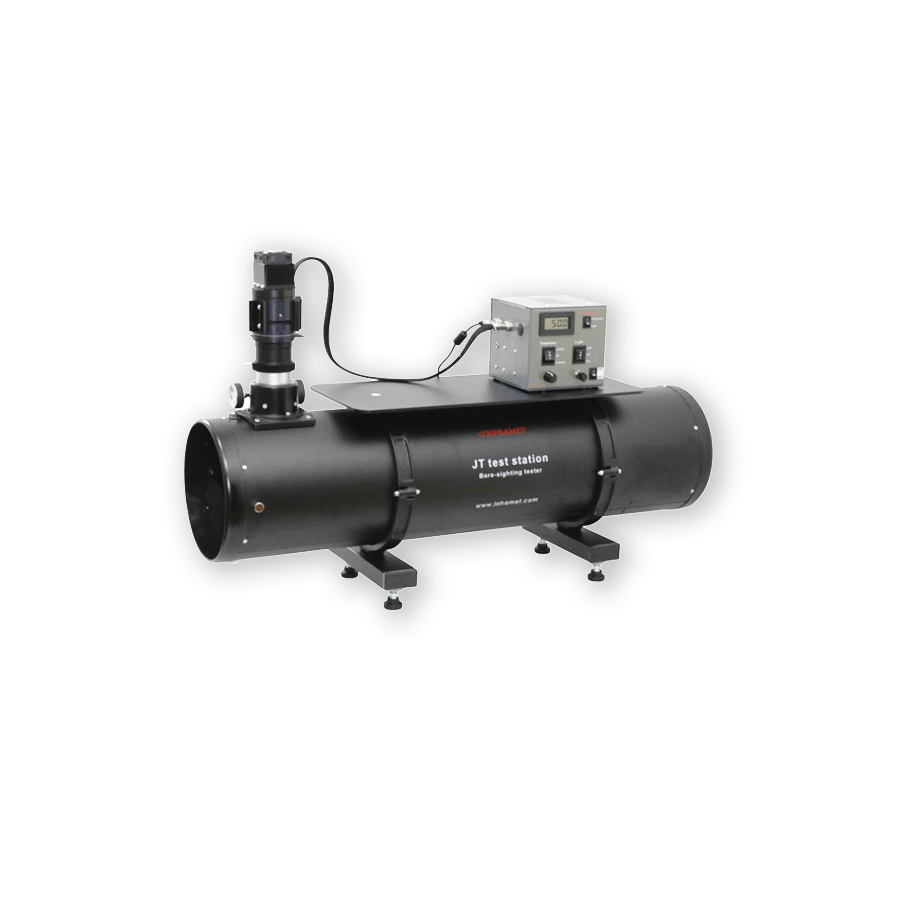

JALI 紅外范圍激光軸對準測試系統

產品編號：760302

軸對準測試系統

光軸對準就是把單一系統或者一系列光學或光電系統的光軸與特定參考光軸或機械軸進行校準。正確的軸對準對于由紅外熱像儀，可見光/近紅外相機，短波紅外相機，激光測距機，激光指示器等一系列光電成像設備組成的多傳感器監控系統是至關重要的。
產品用于測試多傳感器監控系統的測試系統（MS系列）不僅支持這些監控系統的擴展性測試，也支持以上系統的軸對準測試。然而，MS系列測試系統是相對昂貴高端的測試系統。JT測試系統是相對經濟的系統用于精確的軸對準測試以及光電多傳感器監控系統的基本參數測試。

測試功能	擴展
不同視場的紅外熱像儀的軸對準；	光/近紅外相機與短波紅外相機之間的軸對準；
不同鏡頭焦距的可見光-近紅外相機的軸對準；	紅外熱像儀與短波紅外相機之間的軸對準；
可見光-近紅外相機與紅外熱像儀之間的軸對準；	短波紅外相機的分辨率/靈敏度
激光測距機與可見光-近紅外相機之間的軸對準；
激光測距機與紅外熱像儀之間的軸對準；
激光指示器與可見光/近紅外相機以及紅外熱像儀之間的軸對準；
可見光/近紅外相機的分辨率/靈敏度；
紅外熱像儀的分辨率；
激光測距機的發散角。

規格參數

編號	參數/功能	數值
1	口徑	激光系統與紅外熱像儀的光學系統需要至少部分處于直徑為150mm的區域內
2	短波紅外激光系統波長	典型：1950nm到2250nm
3	中波紅外激光系統波長	典型：3750nm到4250nm
4	激光平均功率與被測試激光系統發散角之間的最大可接受比例	3W/mrad
5	激光平均功率與被測試激光系統發散角之間的最小可接受比例	30mW/mrad
6	脈沖能量與被測試激光系統發散角之間的最大可接受比例	40uJ/mrad
7	被測試激光系統的最大發散角	20mrad
8	被測試相機的最大NETD	100mK
9	工作溫度	+5℃到35℃
10	存儲溫度	-5℃到45℃
11	濕度	可到85%（非冷凝）
12	尺寸	200x250x1350 mm
13	重量	35kg
