700748 產品規格書

打印 / 導出

700748 產品規格書

產品信息

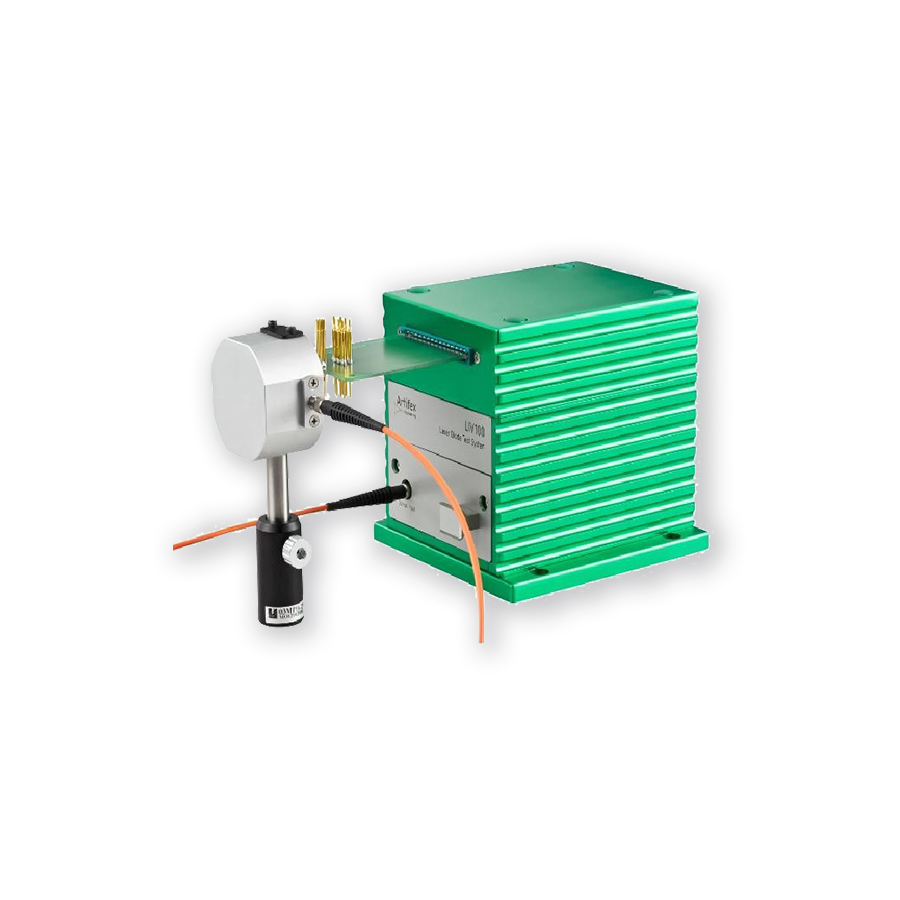

短脈沖測試系統-LIV100

產品編號：700748

產品描述

激光二極管測試分析系統包括：短脈沖測試系統-LIV100 和脈沖/QCW/CW測試系統LIV120。
700748是用于激光二極管（chip, bar以及submount）電光特性分析的短脈沖測試系統。7000749是一款功能強大的用于實驗室以及OEM應用的測試系統。適用于脈沖/QCW/CW測量以及老化測試。

規格參數

參數	條件	分辨率	最小	類型	最大	單位
輸入: 2倍跨阻抗放大器(1倍光功率輸入，1倍自由，例如用于監測二極管) 4 倍 A/D轉換器(電流，電壓和光功率輸入，1 倍自由，例如用于監測二極管)
采樣率	可選擇：20/n MS/s n = 1 .. 20	n.a.	1		20	MS/s
A/D 分辨率				13		Bit
光電二極管增益	自動選擇最佳增益			1 10		V/mA
跨阻抗放大器上升時間¹	輸入電容< 20 pf,增益= 1 kΩ			50		ns
輸出
脈沖持續時間²	20 ms / s采樣率 1 ms / s采樣率	0.050 1	0.150 1		100 2000	μs
上升時間	快速上升時間版本長脈沖版本			50² 420	70 500	ns
最大電流時的電流過沖³				0	5	%
脈沖間隔		50	100		500 000	μs
電流范圍 (僅舉例:任何電流取值范圍為 1A ~ 400A購買時指定)	LIV100-L002 (or F002) LIV100-L040 (or F040) LIV100-L080 (or F080) LIV100-L120 (or F120) LIV100-L200	0.0005 0.01 0.02 0.03 0.05	0.0005 0.01 0.02 0.03 0.05		2 40 80 120 200	A
D/A 分辨率				12		bit
恒流制輸出電壓	快速上升時間版長脈沖版快速上升時間版本				8⁴ 21	V
占空比 (僅舉例:可在購買時指定 1A至400A的電流范圍)	快速上升時間版本: LIV100-F002 LIV100-F040 LIV100-F080 LIV100-F120 長脈沖版本：LIV100-L002 LIV100-L040 LIV100-L080 LIV100-L120 LIV100-L200				25 1.5 0.7 0.5 35 6 3 2 1.2	%
數字信號處理
存儲深度				512		KB
平均循環次數		1	1		250
PC接口
類型			USB; 100kB/s
尺寸
	數據采集單元		114 x 150 x 125 mm (W x L x H)			mm

1.每ANSI/IEEE標準181-1977:10% - 90%。
2.自動選擇最佳采樣率。
3.優化帶線連接器，無需負載匹配。
4.視連接線纜配置而定。
