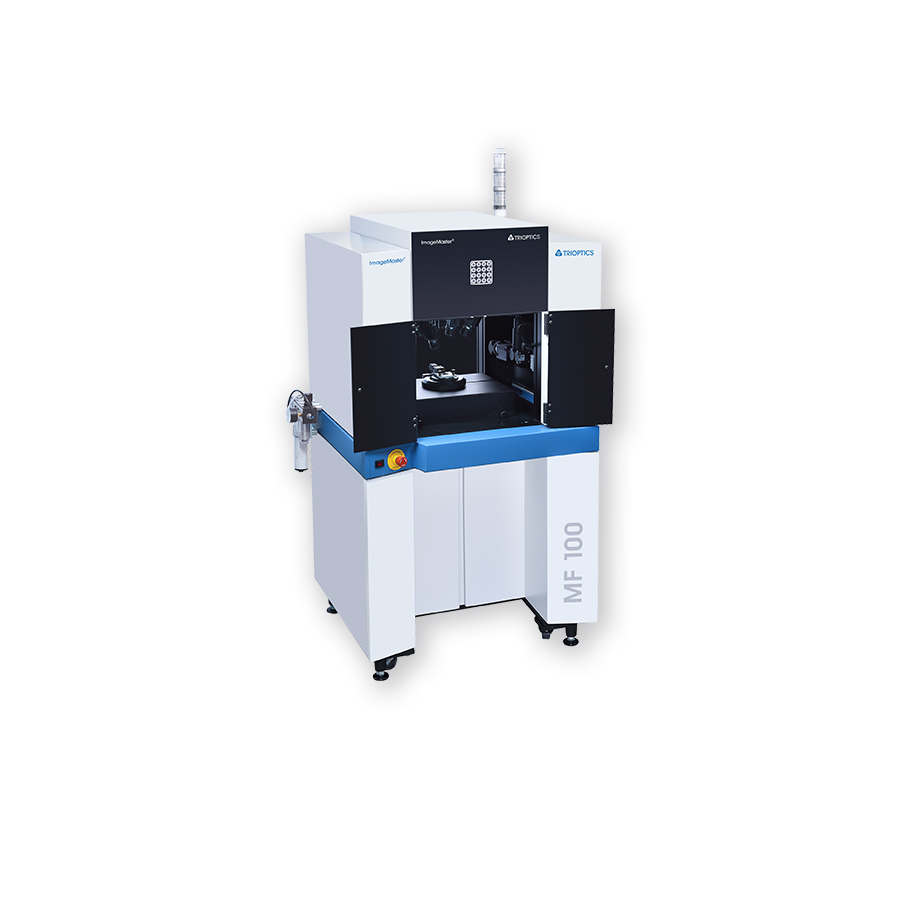

ImageMaster® MF多视场光学传递函数测量仪
750053
- ImageMaster® Universal高精度光学传递函数测量仪
- ImageMaster® HR2紧凑型高精度MTF测量仪
- ImageMaster® HR MAX IR紧凑型高精度红外MTF测量仪
- ImageMaster® PRO工业型MTF测量仪
- ImageMaster® ProSort 10全自动分料机
- ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
- ImageMaster® Cine 高精度摄影光学系统测量及装调仪
- ImageMaster® Lab VR VR镜头光学参数测量仪
- ImageMaster® Lab AR AR镜头光学参数测量仪
- ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
- ImageMaster® Afocal 高精度望远系统光学参数测量仪
| 产品编号 | 750053 |
| 产品型号 | ImageMaster® MF200 |
| 光路配置 | 无限轭 |
| 样品焦距 | 18-200mm |
| 轴上MTF精度 | +/- 0.02 MTF |
| 轴外MTF精度 | +/- 0.03 MTF |
| MTF重复性 | 轴上：+/-0.01MTF 轴外：+/- 0.015MTF |
| 测试视场角范围 | 12°-90° |
为了展现和传递较佳光学性能，高质量的摄影照相工业镜头必须达到成像质量较高需求。MTF测试方法被证实为评价镜头光学性能测试较佳方法。而拥有整套ImangMaster系列产品的TRIOPTICS公司是MTF测试设备的行业领导者，在此基础上开发了ImageMaster® MF系列，此系统为准确快速地测量多方位、多视场的MTF提供了解决方案。
产品特点：
- 轴上/轴外多视场多方位MTF测试；
- 待测镜头焦距范围：MF200（18-200mm）、MF100（1-12mm）；
- 无限轭测试系统；
- 自动对准光轴；
- 电动控制气浮转台；
- MTF指标可溯源至国际标准；
- 简洁明了的软件界面，可自动显示判定OK/NG的结果；
产品应用：
- ImageMaster® MF100主要用于消费光学镜头如手机镜头、车载镜头等的研发、产品质量控制以及来料质量控制。
- ImageMaster ® MF200主要用于大焦距镜头的研发、产品质量控制以及来料质量控制。
测量参数：
- 轴上/轴外MTF测试
- 倾斜校正后的MTF测试
- 焦距、法兰焦距、场曲、像面倾斜、焦深
- 最佳焦点、像散、相对畸变（需另配）、色差
